ML-OP-524

Bei der Entwicklung eines energieeffizienten und kostengünstigen Produkts wie unserem Datenlogger ML-417 muss ein Gleichgewicht zwischen Funktionen, Kosten und Stromverbrauch gefunden werden, ohne dabei Kompromisse bei der Qualität einzugehen.

Für den Sensorschalter haben wir uns für eine 12-V-Ausgangsspannung entschieden, da dies die am häufigsten verwendete Spannung für die Stromversorgung externer Sensoren ist.

Zusätzliche Informationen - Zur Einrichtung

Wenn Sie Sensoren anschließen möchten, die 5 V oder 24 V benötigen, können Sie einen einfachen Spannungsregler zwischen den 12-V-Ausgang des Loggers und den Sensor schalten. Wir empfehlen jedoch die Verwendung unserer Optionskarte ML-OP-524, da diese sich nahtlos in unseren Datenlogger ML-417 integrieren lässt, energieeffizient ist und vielseitig eingesetzt werden kann (z. B. zum Hinzufügen zusätzlicher Sensorleistung, falls die Gesamtstromaufnahme Ihrer Sensoren 200 mA bei 12 V überschreitet).

Technische Daten

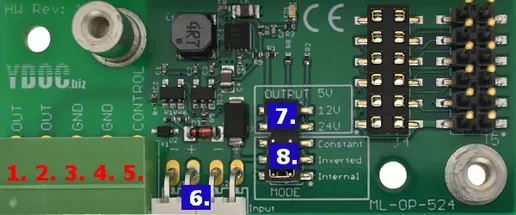

• Ausgangsspannungswahlschalter
  • 5 V bei 300 mA (Ausgangsjumper entfernt)
  • 12 V bei 200 mA (Ausgangsjumper in Position 12 V)
  • 24 V bei 100 mA (Ausgangsjumper in Position 24 V)
• Steuerungsmoduswahlschalter
  • Konstant (Modusjumper in Position „Konstant“)
  • Liefert eine konstante Ausgangsspannung (für Sensoren mit geringem Stromverbrauch, die kontinuierlich mit Strom versorgt werden müssen).

  • Interne Steuerung (Modus-Jumper in Position „Internal“, Standard)
  • Die Stromversorgung wird parallel zum Sensorschalter des Loggers eingeschaltet.

  • Externe Steuerung (Modus-Jumper entfernt)
  • Die Stromversorgung wird eingeschaltet, wenn eine Spannung zwischen 3 und 24 V am Steuerpin anliegt (z. B. die Ausgangsspannung des Zubehöranschlusses zur Stromversorgung eines Iridium EDGE-Satellitentransceivers).

  • Externe invertierte Steuerung (Modus-Jumper in Position „Inverted“)
  • Die Stromversorgung wird ausgeschaltet, wenn eine Spannung zwischen 3 und 24 V am Steuerpin angelegt wird. (z. B. zum Einschalten der Stromversorgung über den Open-Collector-Alarmausgang).
