ML-OO-LORA

Artikelnummer: 02363_L8

Ein YDOC-Datenlogger dient dazu, einen zuverlässigen Messverlauf zu erstellen (z. B. für Forschungszwecke, adaptives Management oder Abrechnungen). Wir erhalten jedoch häufig Anfragen, aktuelle Meßwerte über LoRaWAN weiterzugeben.

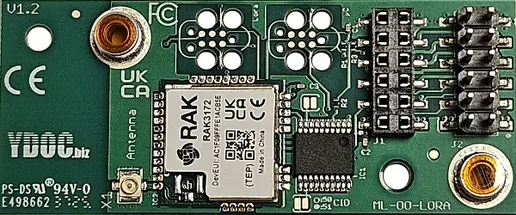

Durch die Installation einer ML-OO-LORA-Karte und einer passenden Antenne wird Ihr YDOC-Datenlogger zu einem vielseitigen LoRaWAN-Endgerät, das bis zu 12 vom Benutzer ausgewählte Parameter an die LoRaWAN-Plattform Ihrer Wahl übertragen und gelegentlich kleine Datenlogger-Konfigurationssnippets empfangen kann.

Spezifikationen:

Veröffentlichung: Bis zu 12 Parameter
• Nutzlastkodierung: Big-Endian IEEE 754 Single-Precision-Float-Array und Statuswort
• Empfang von Datenlogger-Konfigurationssnippets mit bis zu 96 Byte
• Protokoll: LoRaWAN v1.0.3
• ML-OO-LORA-8-Bänder: EU868 & IN865
• ML-OO LORA-9-Bänder: US915, AU915, KR920 & AS923-1,2,3,4
• Geräteaktivierung: ABP oder OTA (bevorzugt)
• Antennenanschluss: U.FL / I-PEX
• Maximale Sendeleistung: +22 dBm
• RUI3 AT-Schnittstelle (für Diagnosezwecke und spezifische Einstellungen)
• Standardmäßig verwendet das Modul Adaptive Data Rate (ADR), aber bei Bedarf können Sie mit AT-Befehlen zu einer festen, zuverlässigen Datenrate wechseln.
• Stromverbrauch: 100 uA im Ruhezustand, 90 mA während der Übertragung.
• Betriebstemperatur: –20 °C bis +85 °C

Überlegungen zum Payload Format

Bis zu 12 Sensorparameter können in die Nutzlast (Payload) aufgenommen werden. Jeder Parameter wird als IEEE 754 Single-Precision Float (4 Bytes, Big-Endian, MSB zuerst) codiert. Nach dem Parameterarray wird ein 2-Byte-Statuswort angehängt. In diesem Wort zeigt jedes auf „1” gesetzte Bit an, dass der entsprechende Parameter gültig ist. Die meisten IoT-Plattformen bieten JavaScript für die Dekodierung der Nutzlast an (unter Verwendung der Methode DataView.getFloat32()). Die Anzahl der Parameter in der Nutzlast kann durch Division der Nutzlastgröße durch 4 ermittelt werden. Die letzten beiden Bytes der Nutzlast enthalten das Statuswort.

Fair-Use-Richtlinie

Sie können den ML-417/RS-525SE so konfigurieren, dass er nach jeder Sensorablesung die zuletzt erfassten Messwerte veröffentlicht. Bitte beachten Sie die Fair-Use-Richtlinie Ihres LoRaWAN-Netzwerks und legen Sie ein entsprechendes Aktualisierungsintervall fest (z. B. nicht mehr als einmal alle 5–10 Minuten).
