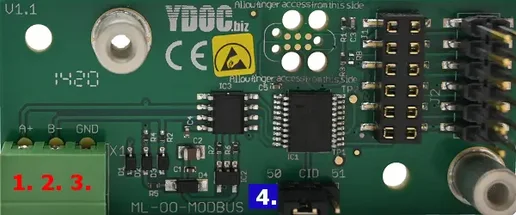

ML-OO-MODBUS

Teilen Sie Sensormesswerte über MODBUS/RTU mit Ihrem SCADA-System

Ein ML-417 Datenlogger ist für den autonomen und eigenständigen Betrieb an netzunabhängigen Standorten konzipiert, jedoch erhalten wir häufig Anfragen bezüglich der Möglichkeit, Messwerte mit einem lokal vorhandenen SCADA-System zu teilen.

Aus Gründen der Energieeffizienz wechselt ein ML-417 nach der Durchführung von Sensormessungen in den Ruhemodus und kann daher nicht von einem externen System abgefragt werden. Um den Stromverbrauch des Systems gering zu halten, kann der ML-417 mit einer extrem stromsparenden Zusatzausgangsplatine ausgestattet werden, die als MODBUS/RTU-Brücke (Slave) fungiert. Diese Zusatzausgangsplatine verbraucht im Leerlauf nur knapp 10 uA und kann sowohl über RS485-Kommunikation als auch über den ML-417 aktiviert werden.

Bevor Sie beginnen - Konfigurationshinweise

Der ML-417 kann so konfiguriert werden, dass er regelmäßig, z. B. nach einer Sensor-Messung, die MODBUS-Speicherzuordnung der Platine mit den zuletzt erfassten Messwerten (bis zu 32 Fließkommawerte) aktualisiert. Ein SCADA-System kann wiederum regelmäßig nach seinem eigenen Zeitplan die Platine aufwecken, um die letzten bekannten Werte auszulesen. Wenn sich die Platine im Ruhezustand befindet, schlägt die erste MODBUS-Anfrage fehl, es sei denn, ihr geht (100 ms vorher) ein Präambelzeichen oder ein anderer Busverkehr voraus oder sie wird innerhalb der konfigurierten Inaktivitätszeit wiederholt.

Hinweis: Wenn die SCADA-Systeme den MODBUS in einem Intervall abfragen, das gleich oder kleiner als die Inaktivitätszeit ist, kann die Platine nicht in den Ruhezustand wechseln und verbraucht kontinuierlich 2,5 mA.

Technische Daten

• Protokoll: MODBUS/RTU-Slave (RS-485)
• Slave-Adresse: 1…254 (Standard: 1)
• Maximale Lesegröße: 32 Register gleichzeitig
• Reihenfolge der Datentypregister: Das niedrigstwertige WORD zuerst
• Baudrate: 4800…38k4bps (Standard: 19k2)
• Parität: Keine
• Stoppbits: 1
• Inaktivitäts-Timeout: Unbegrenzt, 1…60 s (Standard: 4 s)
• 100 uA Ruhestrom
• 2,5 mA Betriebsstrom (während MODBUS-Abfrage)

Weitere Infos finden Sie hier.
