ML-OI-AX-I2C

Artikelnummer: 02359f

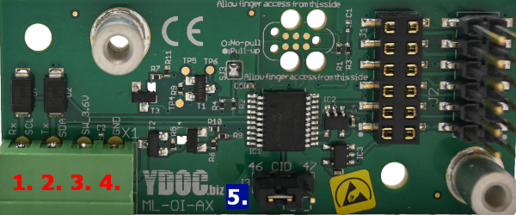

ML-OI-AX-I2C - Option-Board für 2-Kanal-Eingang für max. 2 RAW-Signale. I2C ist in erster Linie ein interner Kommunikationsbus, der für die Kommunikation zwischen Komponenten auf derselben Leiterplatte entwickelt wurde. Aus diesem Grund verfügen unsere Datenlogger nicht über eine Standardvorrichtung zum Anschluss externer I2C-Sensoren.

Einige Sensorhersteller bieten jedoch, wahrscheinlich aus Kosten- und Energieeffizienzgründen, externe Sensoren mit einer I2C-Schnittstelle an. Diese können unter bestimmten Voraussetzungen über die Optionskarte ML-OI-AX-I2C angeschlossen werden.

Obwohl I2C ein Standardprotokoll ist, ist die Art und Weise, wie Geräte abgefragt werden, nicht standardisiert. Die ML-OI-AX-I2C-Platine erwartet von einem kompatiblen Sensor die Rückgabe eines fortlaufenden Byte-Arrays, das bis zu zwei rohe ADC-Werte (vorzeichenbehaftete oder vorzeichenlose Ganzzahlen), ein optionales Statusbyte und optional einen Befehl zum Starten einer Messung enthält.

Spezifikationen

Protokoll: I2C
Versorgungsspannung: 3,6 V DC
Maximale Anzahl der zu lesenden Sensorkanäle: 2
Datentyp: Big-Endian-vorzeichenbehaftete oder vorzeichenlose Ganzzahl (ADC-Wert)
ADC-Auflösung: 8 bis 24 Bit (einschließlich Vorzeichenbit, falls zutreffend)

Hinweise zur Konfiguration finden Sie hier.
