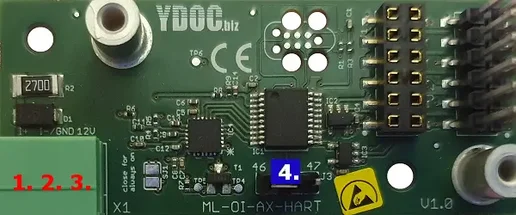

ML-OI-AX-HART
Artikelnummer: 02359e
Die ML-OI-AX-HART-Karte kann sowohl im Punkt-zu-Punkt-Modus (Einzel-Sensor) als auch im Mehrpunkt-Modus (Mehrfach-Sensoren) verwendet werden. Die Karte verfügt über eine 12-V-Erregung und einen internen Lastwiderstand in der Erdschleife und benötigt nur zwei Drähte für die Stromversorgung und die Kommunikation mit einem Sensor.
Bevor Sie beginnen - Einige nützliche Hinweise zur Installation
Das 12-V-Kabel sollte an den Eingang „Loop +“ eines Sensors und das Rückleitungskabel zwischen den Ausgang „Loop -“ eines Sensors und den Eingang „Loop +“ der ML-OI-AX-HART-Karte angeschlossen werden. Bei Anschluss mehrerer Sensoren (Multidrop) verbinden Sie einfach alle Sensoren parallel.
Die Eingangsplatine unterstützt bis zu 8 Kanäle, wobei jeder Kanal mit der Adresse eines angeschlossenen Sensors und einem der von diesem gelieferten Werte (Stromschleife, Primär-, Sekundär-, Tertiär- oder Quartärwert) verknüpft werden kann. Die Platine verfügt über eine Konfigurationsfunktion zum Suchen nach angeschlossenen Sensor-IDs.
Hinweis: Wenn ein Sensor über den Netzschalter der Karte oder des ML-417 mit Strom versorgt wird, vergessen Sie nicht, eine ausreichende Einschaltzeit festzulegen, die je nach verwendetem Sensor mehrere zehn Sekunden betragen kann.
Technische Daten
- Protokoll: HART
- Topologie: Punkt-zu-Punkt und Multi-Drop
- Netzschalter: 12 V
- Lastwiderstand: Intern (270 Ohm)
- Eingangskanäle: 8
- Sensoren: Bis zu 8
- Werte: Stromschleife, primär, sekundär, tertiär oder quaternär
