ML-OI-AX-DS18B20

Artikelnummer: 02359d

ML-OI-AX-DS18B20, Option-Board zum Anschluss von digitalen 1-Draht-Thermometern

Die Verwendung von Thermistoren zur Temperaturüberwachung kann sehr aufwendig sein, da jeder Sensor kalibriert werden muss und auch der Kabelwiderstand berücksichtigt werden muss. Eine weniger aufwendige und beliebte Alternative zur Temperaturüberwachung ist die Verwendung von (kostengünstigen) Temperatursensoren, die auf werkseitig kalibrierten digitalen 1-Wire-Thermometerchips von Maxim Integrated basieren.

Die optionale Eingangsplatine ML-OI-AX-DS18B20 kann zum Anschluss von bis zu vier 1-Wire-Thermometern 1,2) verwendet werden.



Obwohl 1-Draht den Anschluss mehrerer Sensoren an dasselbe 1-Wire-Kabel/denselben 1-Draht-Bus unterstützt, haben wir uns aus Gründen der „einfachen Bereitstellung“ für 4 separate 1-Draht-Eingänge entschieden. Bei Beschränkung auf einen Sensor pro 1-Draht-Eingang/Bus muss die Platine die eindeutige ID des 1-Draht-Chips nicht kennen, sodass Sie Sensoren einfach anschließen oder austauschen/ersetzen können.


Technische Daten

  • Protokoll: 1-Wire (Maxim Integrated)
  • Anzahl der Kanäle: 4
  • Erregung1): 3,6 V DC
  • Unterstützte Chips2): DS18B20 sowie DS1820, DS18S20, DS1822 und DS1920

1) 1-Wire-Thermometer können parasitär versorgt werden, die Platine erwartet jedoch Sensoren, die explizit mit Strom versorgt werden müssen.

2) Verwenden Sie nur Sensoren, die auf originalen Maxim Integrated-Thermometern basieren.


Unterstützte Chips: DS1820, DS18B20, DS18S20, DS1822, DS1920

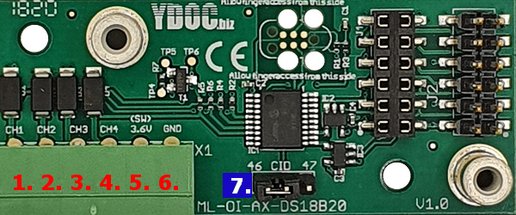

Anschlüsse

  • 1. Eingang 1
  • 2. Eingang 2
  • 3. Eingang 3
  • 4. Eingang 4
  • 5. Erregung (3,6 V)
  • 6. Masse
  • 7. CID-Wahlschalter
