ML-OI-AX-DI

Artikelnummer: 02359c

ML-OI-AX-DI - Option-Board

Optionskarte zum Hinzufügen von vier weiteren digitalen Eingängen/Zählern

Der Datenlogger ML-417 ist standardmäßig mit 3 digitalen Eingängen ausgestattet, für einige Anwendungen sind jedoch möglicherweise weitere erforderlich. Die Optionskarte ML-OI-AX-DI erweitert das Gerät um vier weitere digitale Eingänge, die zur Überwachung von Ein-/Aus-Zuständen und/oder zur Summierung von Impulszählungen bis zu 500 Hz verwendet werden können.

Eine kleine Knopfzellenbatterie sorgt dafür, dass die Zählerstände bei einem Stromausfall der Karte erhalten bleiben. Die Zählerstände können über die Terminalschnittstelle des ML-417 manuell auf 0 oder einen beliebigen anderen Wert gesetzt werden.

Hinweis: Um Impulsraten (z. B. Windgeschwindigkeit), Einschaltzeiten oder Triggeraktionen aufzuzeichnen, verwenden Sie bitte die digitalen Eingänge des ML-417.

Technische Daten

Eingangsspannung: 0..5 V
Anzahl der Eingänge: 4
Anzahl der Zähler: 4
Max. Frequenz: 500 Hz
Datentyp: IEEE-754 Gleitkomma
Max. exakter Zählerstand: 16777216
10 uA Ruhestrom

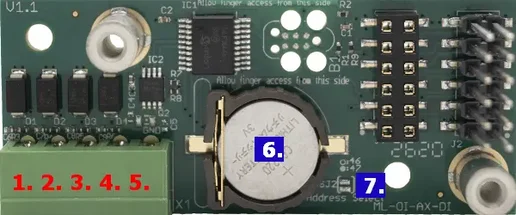

Anschlüsse

1. Eingang 1
2. Eingang 2
3. Eingang 3
4. Eingang 4
5. Masse
6. Backup-Batterie
7. CID-Wahlschalter
