ML-OA-RS-232

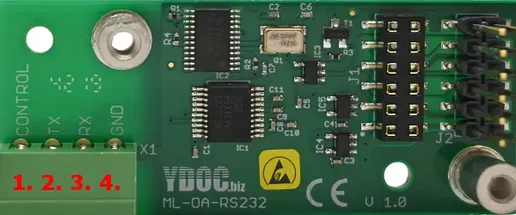

Anschlüsse

• 1. Steuerausgang (0/3,6 V)
• 2. Senden
• 3. Empfangen
• 4. Erde

Ein ML-417ADS Datenlogger verfügt über einen RS232-Anschluss zum Anschluss eines Zubehörteils. Als Zubehörteil gilt ein Gerät, das kein typischer Sensor/Aktuator ist. Derzeit sind folgende Zubehörteile erhältlich: ein TFT-Display, eine JPG-Kamera und ein GPS-Empfänger.

Mit einer ML-OA-RS232-Optionskarte kann ein ML-417ADS-Datenlogger um ein zweites Zubehörteil erweitert werden. So können Sie beispielsweise jetzt ein TFT-Display zusammen mit einer Kamera anschließen oder ein Dual-Kamerasystem erstellen (z. B. um an einem kritischen Punkt einer Bahn in entgegengesetzte Richtungen zu fotografieren).

VOR DEM START

Einige nützliche Hinweise

Zubehörteile/Optionboards können über den 5V@800mA-Ausgang des Zubehöranschlusses eines ADS mit Strom versorgt werden, es sei denn, a) die Gesamtstromaufnahme übersteigt 800mA, b) das sekundäre Zubehörteil sollte zu unterschiedlichen Zeiten eingeschaltet werden, c) ein Zubehörteil benötigt eine andere Spannung als 5V. Die Optionskarte ML-OA-RS232 verfügt über einen Steuerausgang zum Einschalten einer alternativen Stromquelle, z. B. eines ML-OP-524, wenn dieser an den Steuereingang angeschlossen ist.
